点胶机又称涂胶机,是一种专门控制流体,将流体点胶、涂层在产品表面或产品内部的自动化机器。点胶机主要用于产品工艺中胶水、油漆等液体的精确点、射、涂、滴到每个产品的精确位置,可实现点、线、圆或弧、3D等。接下来宁波齐众点胶机制造为大家总结了自动点胶机的常见喷射阀的解析与应用。

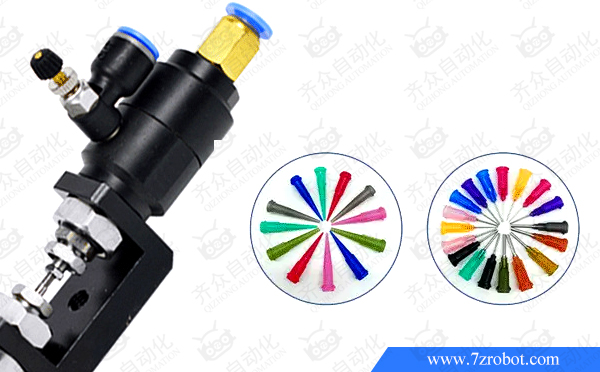

图1 喷射系统
●点胶原理解析

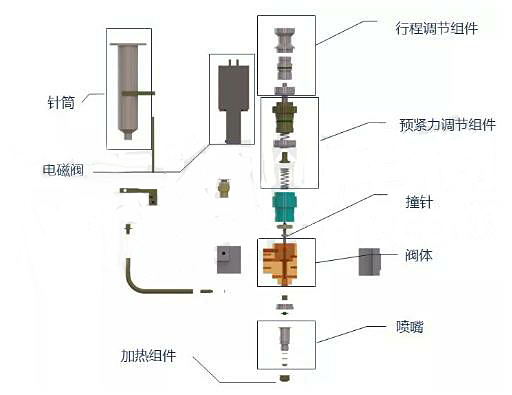

图2 喷射阀阀体分解图
▲在进料压力的作用下,流体充满腔体流道 。
▲打开电磁阀,压缩空气进入阀体,推动撞针组件向上运动,直至接触行程调节杆下端,撞针组件上升距离h(注:h为可调变量,由行程调节组件控制);并在该位置停留一段适当的时间,撞针与喷嘴垫分离,流体进入喷嘴撞针座。
▲电磁阀关闭时,撞针在预紧力的作用下迅速撞击喷嘴撞击座。弹簧的预压缩势能转化为撞针组件向下移动的动能,流体在流动过程中被迅速切断,并在关闭瞬间以胶滴形式通过喷嘴喷出。

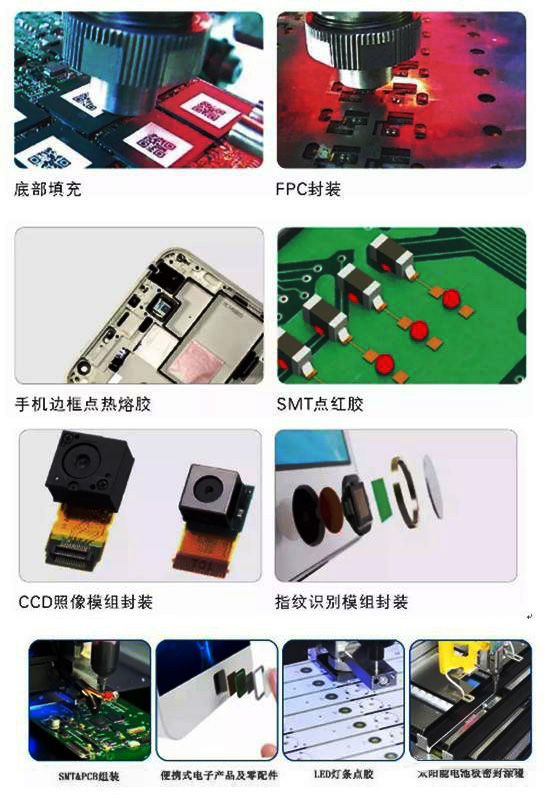

●应用范围图示(行业应用)
▲底部填充(underfill)
▲表面贴装粘合剂Surface Mounted Package
▲PCB板Coating
▲元器件&芯片引脚包封(Pin Encapsulation)
图3 涂胶效果
●通常适用的液体胶水
各种溶济、粘接剂、油漆、化学材料、固体胶等,包括硅胶、EMI导电胶、UV胶、AB胶、快干胶、环氧胶、密封胶、热胶、热熔胶、润滑脂、润滑油、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂、螺纹预涂胶、木工胶、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶(灌封胶)、喇叭胶、瞬间胶(快干胶)、硅橡胶、玻璃胶,油漆、搪瓷漆、亮漆、油墨、颜料等。
